继电器常开常闭符号怎么对应实物端子？识图与接线核对方法

图纸上的继电器符号与实物端子对不上，是不少电工和维修人员在接线时遇到的第一个坎。符号画得清楚，实物拿在手里却不知道哪两个脚是线圈、哪两个是常开常闭，一旦接错，轻则继电器不动作，重则线圈烧毁或负载回路失控。掌握符号与端子的对应关系，再配合万用表核对，多数继电器都能在几分钟内理清接线。

继电器符号通常分两部分看

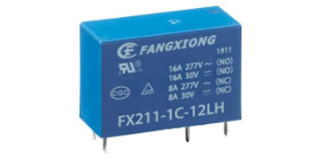

线圈部分在图纸上多用矩形框或圆圈加斜线表示，旁边标注线圈电压和引脚编号。触点部分则用几条平行线表示：常开触点画成断开的形态，常闭触点画成闭合的形态，转换触点则是一个公共端加一个常开和一个常闭。符号本身不直接告诉你实物引脚号，真正起桥梁作用的是继电器外壳上的引脚图或规格书中的端子排列图。多数继电器外壳会印一个小型接线图，标出线圈引脚、公共端、常开端和常闭端，有的还用数字或字母标注。工业继电器底座上通常也有对应的数字编号，比如11、12、14分别对应公共、常开、常闭，不同厂家可能不同，不能凭经验硬套。

核对实物端子时，万用表是最直接的工具

先断电，把万用表打到电阻档。测线圈引脚：两只线圈脚之间通常有几百欧到几千欧的电阻，具体看线圈电压和功耗，其他引脚之间不应出现这个阻值。确认线圈后，再找触点引脚。未给线圈通电时，公共端与常闭端之间应导通，公共端与常开端之间应断开。给线圈加上额定电压，听到吸合声后再测，公共端与常开端应导通，与常闭端应断开。如果测出的通断关系与外壳标注相反，说明引脚图看反了或继电器内部结构特殊，应以实测为准并做记录。

接线前还要留意几个细节

带续流二极管的继电器，线圈引脚有极性，反接会导致二极管短路，通电前应确认正负端。带指示灯的继电器，指示灯通常与线圈并联，不影响触点通断判断，但测量线圈电阻时读数会略低。底座安装式继电器要确认底座簧片与引脚接触良好，插拔几次后复测接触电阻，避免因底座氧化导致误判。

继电器符号与实物端子的对应，说到底是一套“看图—查表—实测”的核对流程。图纸给逻辑，外壳和规格书给编号，万用表给最终确认。三步走完再接线，比凭感觉插线要稳妥得多。
